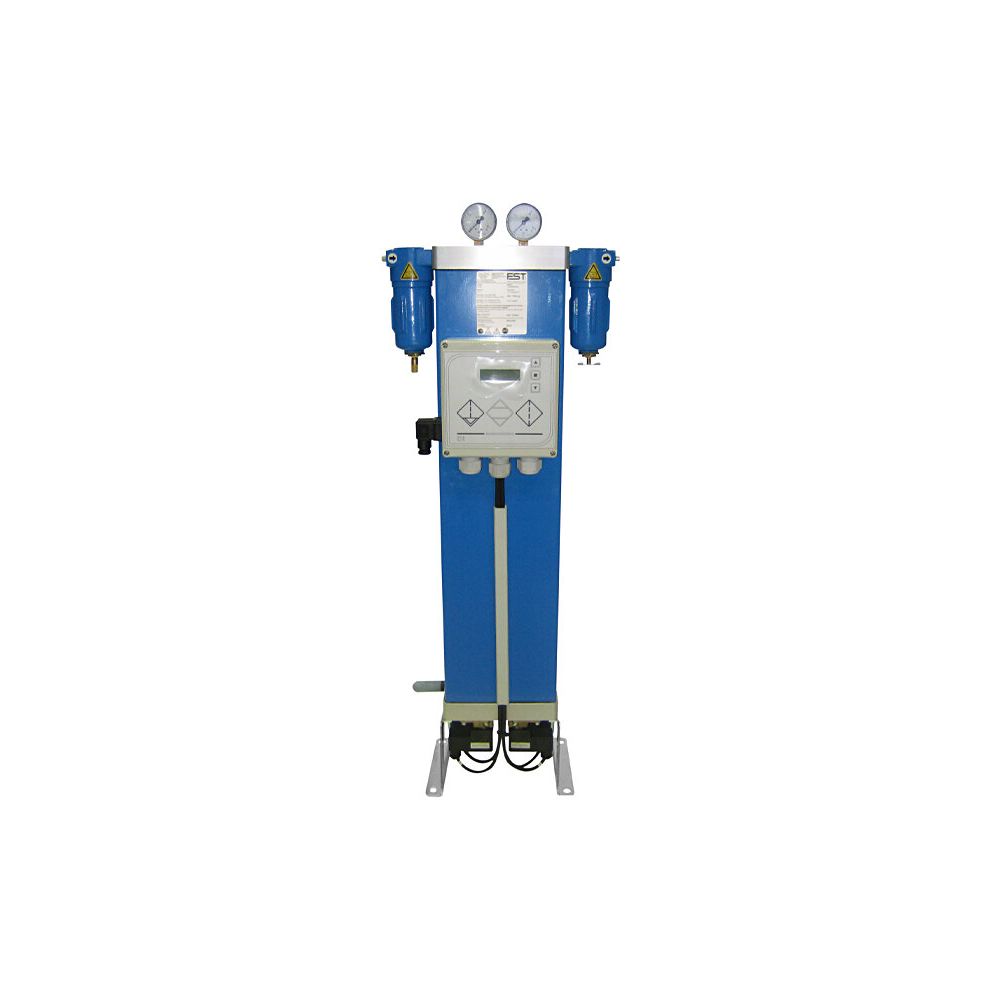

Adsorptionstrockner, kaltregenerierend

Adsorptionstrockner zur Entfernung von Kondensat aus der Druckluft.

Der Adsorptionstrockner ist serienmässig mit einem Vorfilter aus-

gestattet. Auch ein Nachfilter ist angebaut, der möglichen Trocken-

mittelabrieb zurückhält.

Feuchte Druckluft strömt nach dem Vorfilter durch einen Behälter mit

Trocknungsmittel, wo die Feuchtigkeit entzogen wird. Die trockene

Druckluft gelangt dann über einen Nachfilter und über das Druckluftnetz

zu den Anwendungen.

Während sich ein Behälter im Trocknungsvorgang (Adsorptionsphase)

befindet, wird das Trockenmittel im anderen Behälter wieder getrocknet

(Regenerationsphase), und zwar wird ein Teilstrom bereits getrockneter

Luft zur Regeneration durch das feuchte Trockenmittel geführt.

Diese Regenerationsluft (Eigenluftbedarf) wird an die Umgebung

abgegeben und muss daher als Verbraucher kalkuliert werden.

Je tiefer der Drucktaupunkt gewählt wird, um so grösser ist

die Regenerationsluftmenge.

Am Trockner montiert:

– Vorfilter und Mikrofilter Typ FCA 70

– Kondensatableiter

Technische Daten:

Betriebsdruck: 4-16 bar

Umgebungstemperatur: +2°C bis +50°C

Drucktaupunkt: -40°C (Restwasser 0,11 g/m3)

Volumenstrom Eingang: 1'366 l/min

Volumenstrom Ausgang: 1'161 l/min

Abluft: 205 l/min

Elektrischer Anschluss: 1x230V/50Hz

Leistungsaufnahme: < 50 Watt

Luftanschluss: G 1/2"

Eingangsvolumenstrom bezogen auf 1 bar und +20ºC bei

7 bar Betriebsüberdruck und Eintrittstemperatur +35ºC

Dimensionen:

Länge: 220 mm

Breite: 475 mm

Höhe: 1'605 mm

Gewicht: 61 Kg
