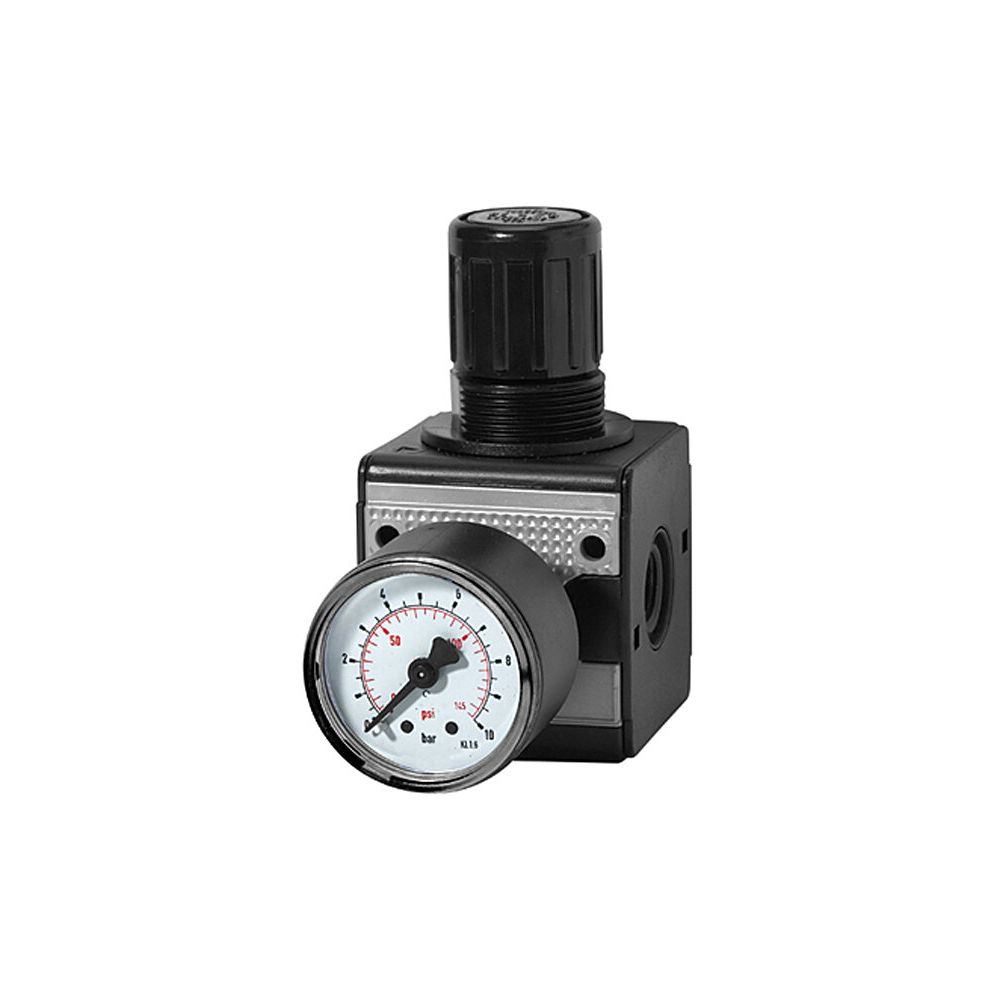

Druckregler Multifix

Vordruckunabhängiger, rücksteuerbarer Membrandruckregler mit

Sekundärentlüftung. Die Druckeinstellung kann durch Eindrücken des

Handrads arretiert werden.

Druckregler in Membranbauweise regulieren den Netzdruck

(Eingangsdruck), unabhängig von Druckschwankungen und Luftverbrauch,

weitgehend konstant auf einen eingestellten Arbeitsdruck. Die eingebaute

Überdrucksicherung (Sekundärentlüftung) gestattet eine Reduzierung des

Sekundärdrucks (Rücksteuerung) ohne Luftentnahme. Gleichzeitig

entweicht Druckluft in die Atmosphäre, sobald der Druck auf der

Sekundärseite den eingestellten Wert übersteigt. Um Verschmutzung zu

vermeiden, sollte ein Filter vorgeschaltet werden.

Technische Daten:

Regelbereich: 0,5 - 16 bar

Durchfluss: 1'500 l/min

Eingangsdruck max.: 16 bar

Gewinde: G 1/4"

DN: 6

Mediumstemperatur max.: 60°C

Umgebungstemperatur max.: 60°C

Baugrösse: 1

Manometeranzeige: 0 - 25 bar

Durchflusswertmessung:

bei P1 = 8 bar, P2 = 6 bar und Druckabfall p = 1 bar

Dimensionen:

Länge: 90 mm

Breite: 50 mm

Höhe: 90 mm

Materialspezifikationen:

Gehäuse: Zink-Druckguss

Dichtmaterial: NBR

Federhaube: POM-Messing

Membrane: NBR-Messing
