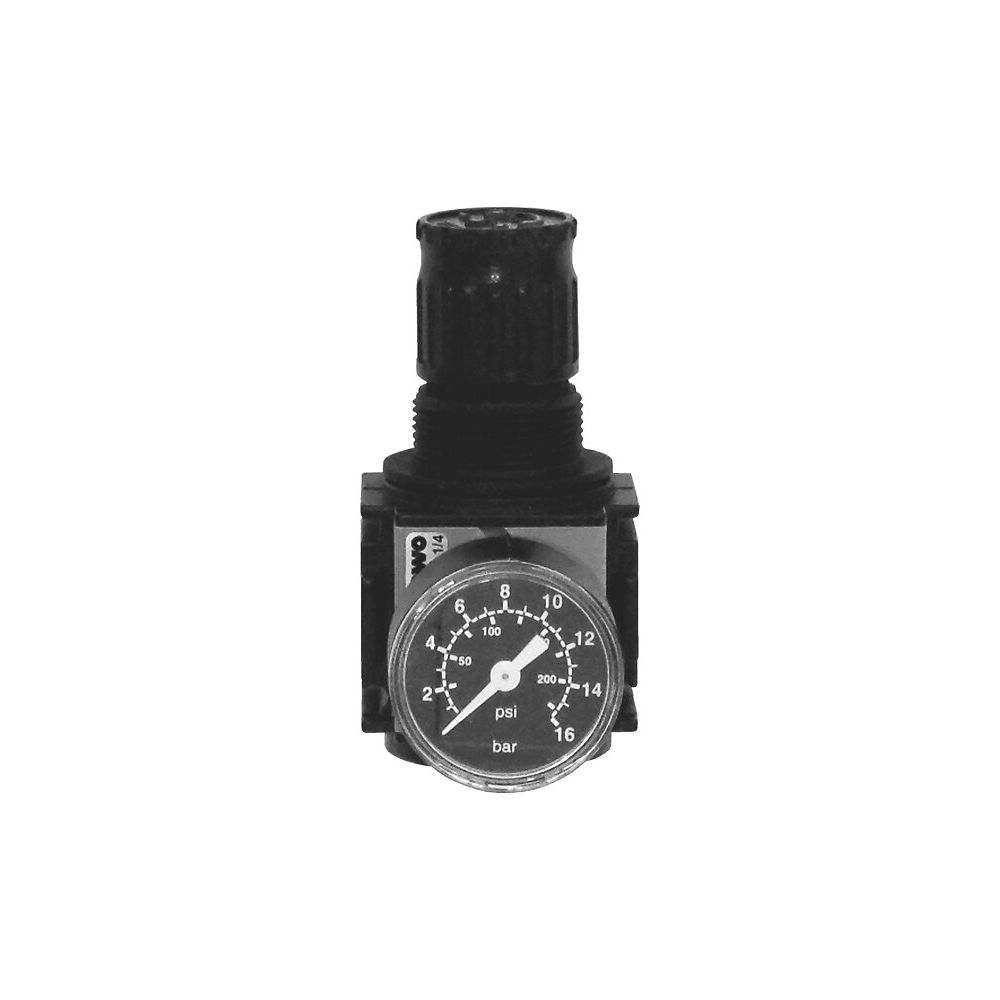

Druckregler Variobloc 3/4" mit Manometer

Druckregler in Membranbauweise regulieren den

Netzdruck (Eingangsdruck), unabhängig von Druckschwankungen und

Luftverbrauch, weitgehend konstant auf einen eingestellten Arbeitsdruck.

Die eingebaute Überdrucksicherung (Sekundärentlüftung) gestattet eine

Reduzierung des Sekundärdrucks (Rücksteuerung) ohne Luftentnahme.

Gleichzeitig entweicht Druckluft in die Atmosphäre, sobald der Druck

auf der Sekundärseite den eingestellten Wert übersteigt.

Technische Daten:

Arbeitsdruck max.: 25 bar

Durchflussmenge max.: 8'000 l/min

Manometeranschluss: G 1/4

Manometer: 0-25 bar

Manometer Ø: 50 mm

Regler mit Sekundärentlüftung

Nenndurchfluss Regler gemessen bei 10 bar Vordruck,

6 bar Sekundärdruck und einem Druckabfall von 1 bar (nach ISO 6953)

Dimensionen:

Länge: 106 mm

Breite: 70 mm

Höhe: 134 mm

Materialspezifikationen:

Gehäuse: Zinkdruckguss

Befestigungselemente: Zinkdruckguss

Abdeckung: ABS

Dichtungen: NBR

Drehgriff: POM

Pralleinsatz: POM

Trennscheibe: POM

Ventilkegel: Messing

Membranteller: Messing

Druckfeder: Stahl verzinkt / Niro

Gegendruckfeder: Stahl verzinkt / Niro
