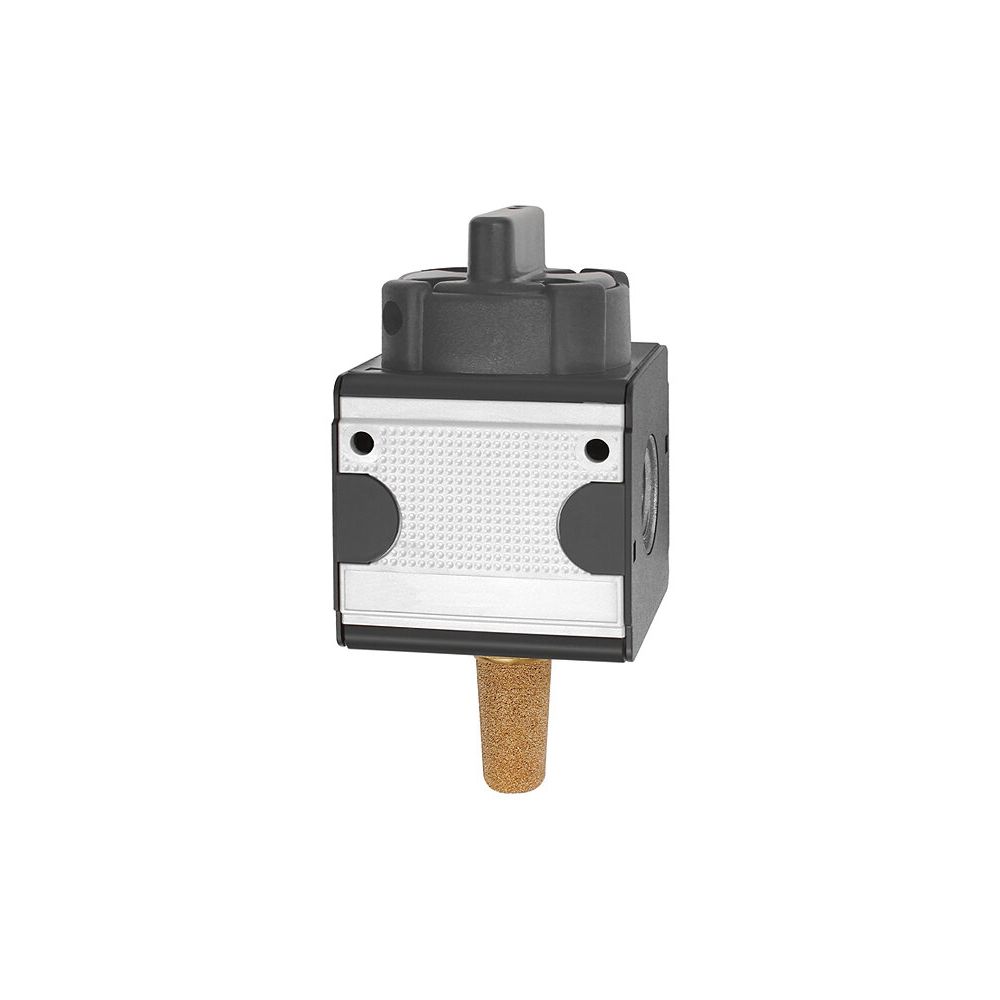

Kugelhahn 3/2-Wege Multifix

Kugelhahn (3/2-Wege) Multifix, mit Drehknopf, abschliessbar.

Entlüftungsbohrung mit Schalldämpfer. BG 3, G 1/2.

Kugelhähne mit Entlüftung (3/2 Wegeventil), zum Anflanschen an

Multifix-Baugruppen, sind vor allem am Beginn derselben als

Hauptabsperrventile geeignet. Betätigung erfolgt durch 90°-Drehung

des Drehknopfs, Einschaltposition deutlich markiert:

Drehknopf in Querrichtung = Ventil geschlossen und Luft abgelassen.

Drehknopf in Längsrichtung = Ventil geöffnet und Ablass geschlossen.

In beiden Endstellungen mit Vorhängeschloss abschliessbar.

Sicherheitshinweis:

Beim diesen Kugelhähnen entstehen ohne Schalldämpfer

sehr laute Entlüftungsgeräusche. Betreiben Sie diese

Geräte daher nur mit Schalldämpfer!

Technische Daten:

Durchflussmenge max. 11'000 l/min

Arbeitsdruck max.: 16 bar

Gewinde: G 1/2"

Baugrösse: 3

Betriebstemperatur max.: +60°C

Umgebungstemperatur max.: 60°C

Entlüftungsanschluss: G 1/2"

Durchflusswertmessung:

bei P1 = 6 bar und Druckabfall p = 1 bar

Dimensionen:

Länge: 69 mm

Breite: 69 mm

Höhe (ohne Schalldämpfer): 103 mm

Materialspezifikationen:

Gehäuse: Zink-Druckguss

Dichtungen: NBR
