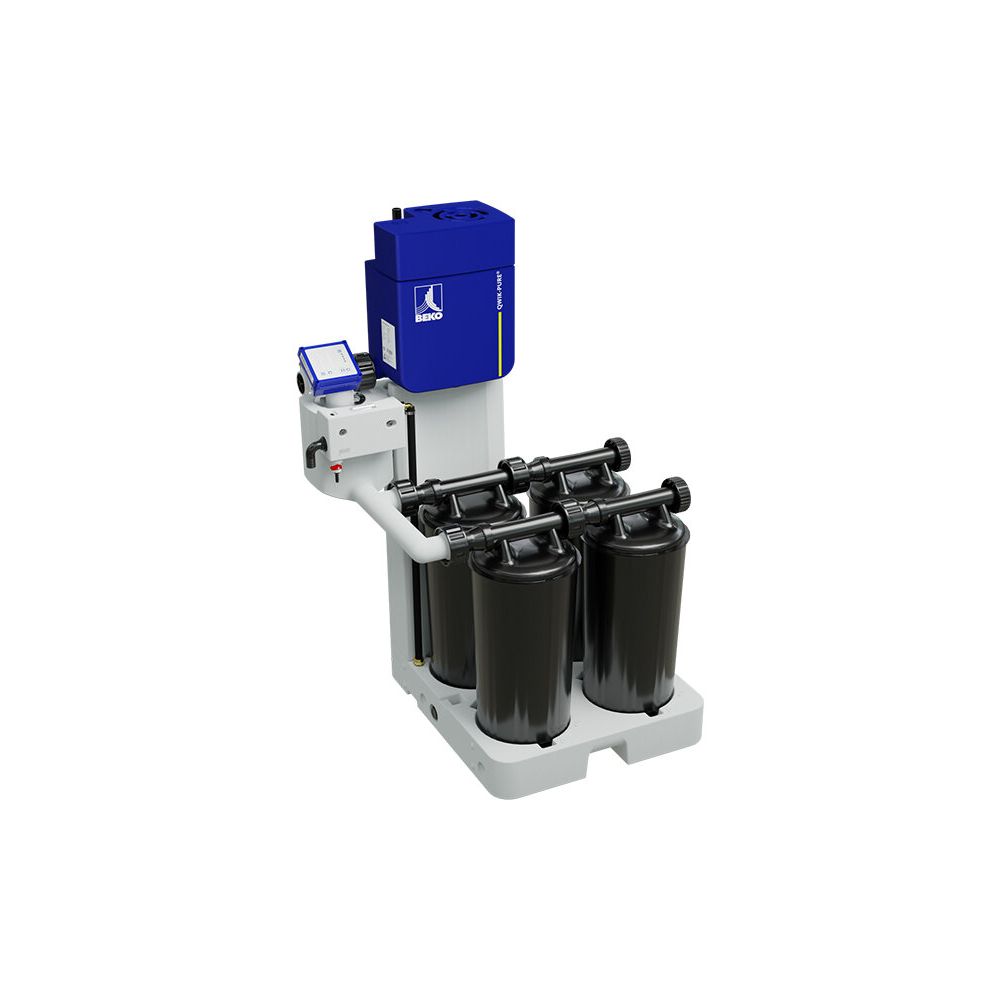

Oel-Wasser-Trenner QWIK-PURE 60

Beim Verdichten von Druckluft mit ölgeschmierten Kompressoren

entsteht ölhaltiges Kondensat. Bei einer Kompressoranlage mit

30 kW Antriebsleistung und einem nachgeschalteten Druckluft-

Kältetrockner fallen pro Stunde bis zu 4 Liter Kondensat an. Das

ergibt bei Einschicht-Betrieb ca. 8 m3 ölhaltiges Kondensat im Jahr.

Das Kondensat muss als Sonderabfall entsorgt werden. Es darf ohne

Aufbereitung nicht in die Kanalisation abgeleitet werden, da der

Ölgehalt den zurzeit zulässigen Grenzwert von 20 mg pro Liter Wasser

um das Mehrfache überschreitet. Mit dem Öl-Wasser-Trenner wird das

Kondensat soweit aufbereitet, dass es in die Kanalisation abgeleitet

werden kann. Die gesättigten Filter werden über die Kehricht-

verbrennung entsorgt.

Funktion QWIK-PURE:

Das Kondensat wird mit leichten Druckstössen aktiv durch den Vor-

und Hauptfilter gedrückt. Dabei sind die Kartuschen permanent mit

Flüssigkeit gefüllt, so dass diese nicht mehr eintrocknen und undurch-

lässige Grenzschichten bilden können.

Die integrierte Steuerung zeigt zuverlässig die aktuelle Restkapazität

der Kartuschen an, überwacht das System und steuert automatisch

die Kondensattrennung. So können auch zeitweise erhöhte Konden-

satmengen verarbeitet werden.

Bei auftretenden Störungen oder Stromausfall arbeitet dieser Oel-

Wasser Trenner wie ein konventioneller Schwerkrafttrenner weiter.

Vorteile:

– kein Eintrocknen, keine Bildung von undurchlässigen Grenzschichten

– kaum noch Bildung problematischer Kulturen

– hermetisch geschlossene Bauform, keine Kontamination von Mensch und Umfeld

– eine Kartusche für alle Modelle

– Servicefreundlich, gesättigte Kartusche wiegt weniger als 25 kg

Technische Daten:

Verdichterleistung max.: 61'700 l/min

max. Kondensatdurchfluss: 76 l/h

Anzahl Kartuschen: 4

Anschluss Kondensateinlass: 3 x G 1/2" + 1 x G 1"

Anschluss Wasserauslass: 1 x Schlauch LW 23 mm

Druckluftanschluss: 1 x Schlauch LW 8 mm

Betriebsdruck max.: 15 bar

Betriebsspannung: 230V/50Hz oder 24 VDC

Dimensionen:

Länge: 950 mm

Breite: 810 mm

Höhe: 1'490 mm

Gewicht mit Filter (ungefüllt): 45 kg
