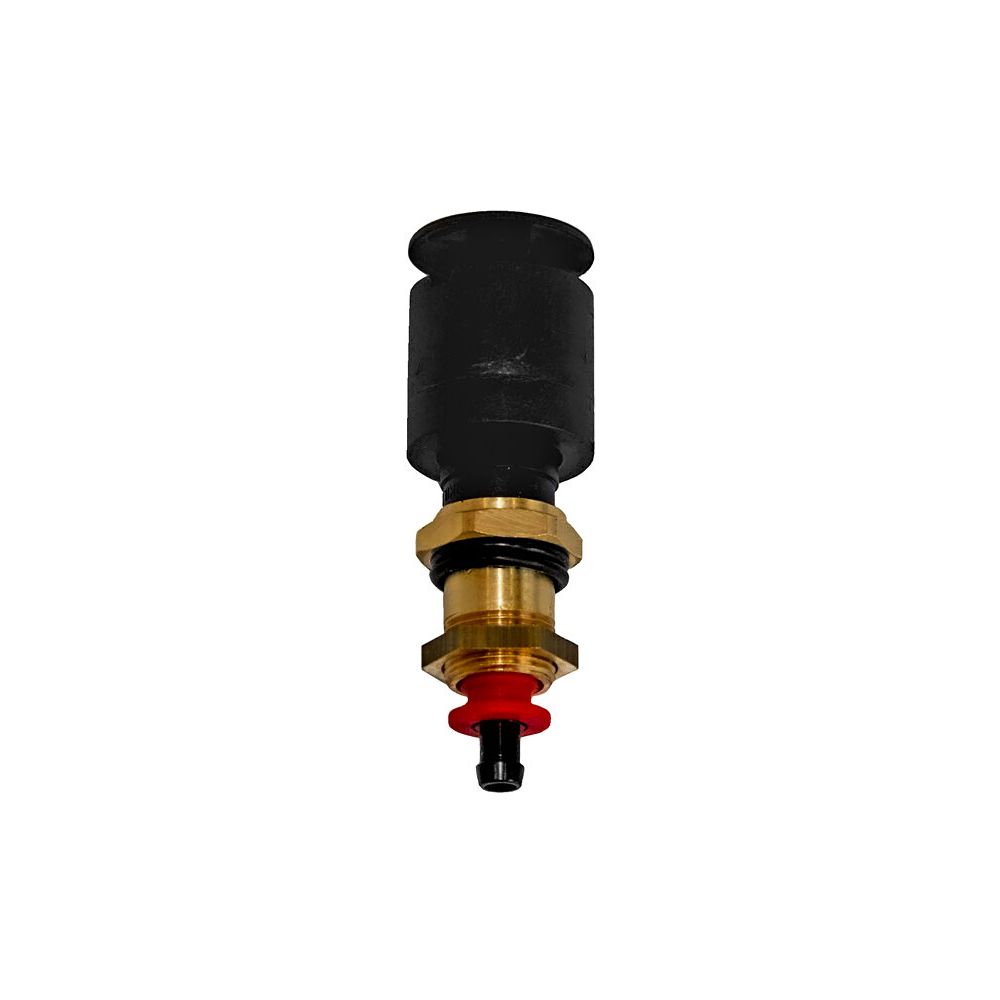

Purgeur automatique

Les purgeurs automatiques intégrés (Ø 24) conviennent pour une

installation dans toute cuve en plastique ou métallique avec alésage

Ø 14 et guidage hexagonal pour clé de 19.

Installation à la verticale vers le bas.

En cas de pression inférieure à 1,5 bar, la soupape est ouverte.

Entre 1,5 et 12 bar, un distributeur progressif pneumatique est

actionné par le flotteur et le purgeur s'ouvre une fois qu'une certaine

hauteur de condensat est atteinte.

Remarque: pour la commande manuelle d'urgence, pousser le disque

rouge vers le haut.

Caractéristiques techniques:

Pression de service max.: 12 bar

Température de service: 0 à +50°C

Zone critique: 10- 12 bar

Pression de service minimale: ~ 1 bar

Débit de pression de fermeture: 125 l/min

Passage de condensat: DN 3

Couple de serrage de l'écrou max.: 1,3 Nm

Sortie pour tuyau: ouv. 5mm
