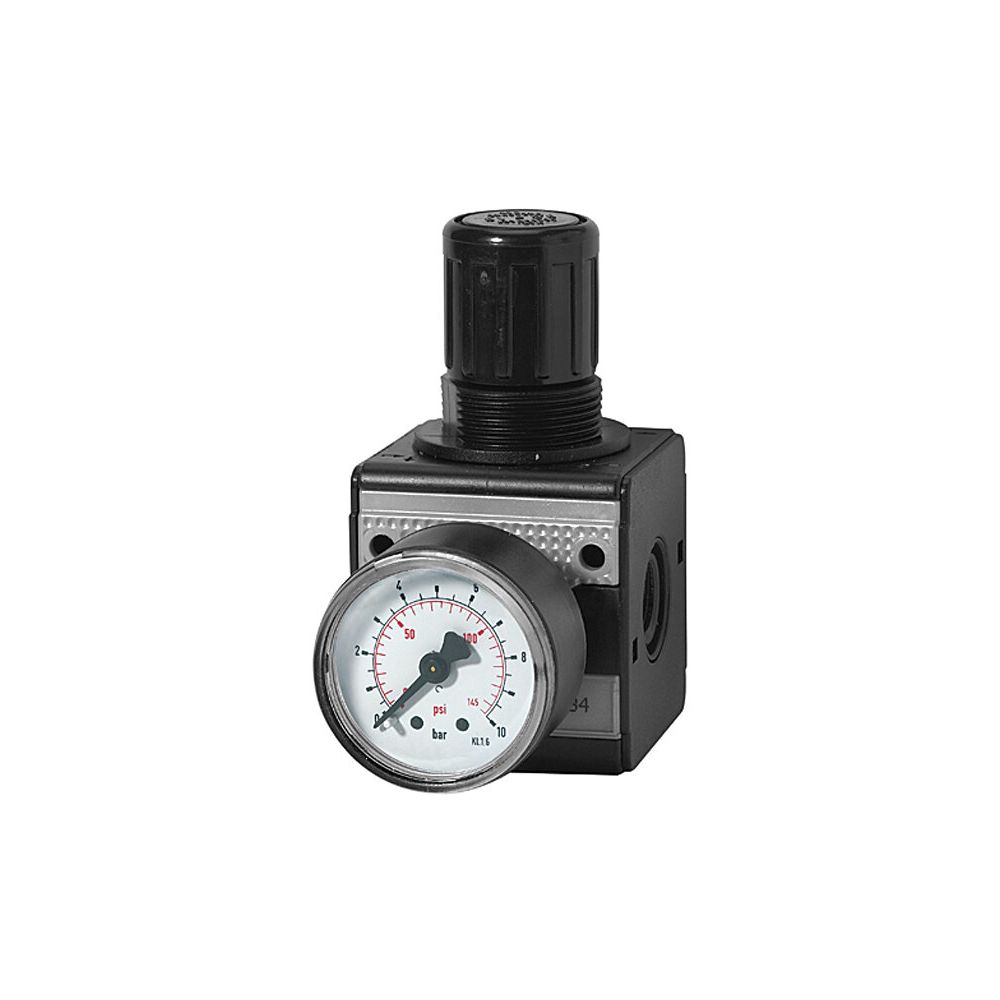

Régulateur de batterie Multifix

Ces régulateurs disposent d'une alimentation continue en pression.

L'entrée peut être à gauche ou à droite au choix. Ils conviennent donc à un

montage en batterie. Les régulateurs de pression installés en batterie

permettent des réglages de pression indépendants les uns des autres, car

la pression d'alimentation arrive de chaque côté de l'appareil. La pression

de travail régulée (pression secondaire), maintenue constante

indépendamment des variations de la pression du réseau (pression

d’alimentation) et de la consommation d'air, est disponible au niveau du

raccordement arrière de chaque appareil.

L'interverrouillage d'au moins deux ou de plusieurs régulateurs permet

d'alimenter plusieurs circuits d'air de travail présentant différentes

pressions de sortie différentes par un même dispositif d'alimentation en air.

Caractéristiques techniques:

Plage de réglage: 0,2 - 6 bar

Débit: 2'000 l/min

Pression d'entrée max.: 16 bar

Filetage: G 1/4"

DN: 6

Température du fluide max.: 60°C

Température ambiante max.: 60°C

Taille: 1

Affichage du manomètre: 0 - 10 bar

Mesure de débit:

pour P1 = 8 bar, P2 = 6 bar et perte de charge p = 1 bar

Dimensions:

Longueur: 48 mm

Largeur: 48 mm

Hauteur: 95 mm

Spécifications des matériaux:

Boîtier: zinc moulé sous pression

Matériau d'étanchéité: NBR

Chapeau à ressort: laiton POM

Membrane: NBR-laiton
