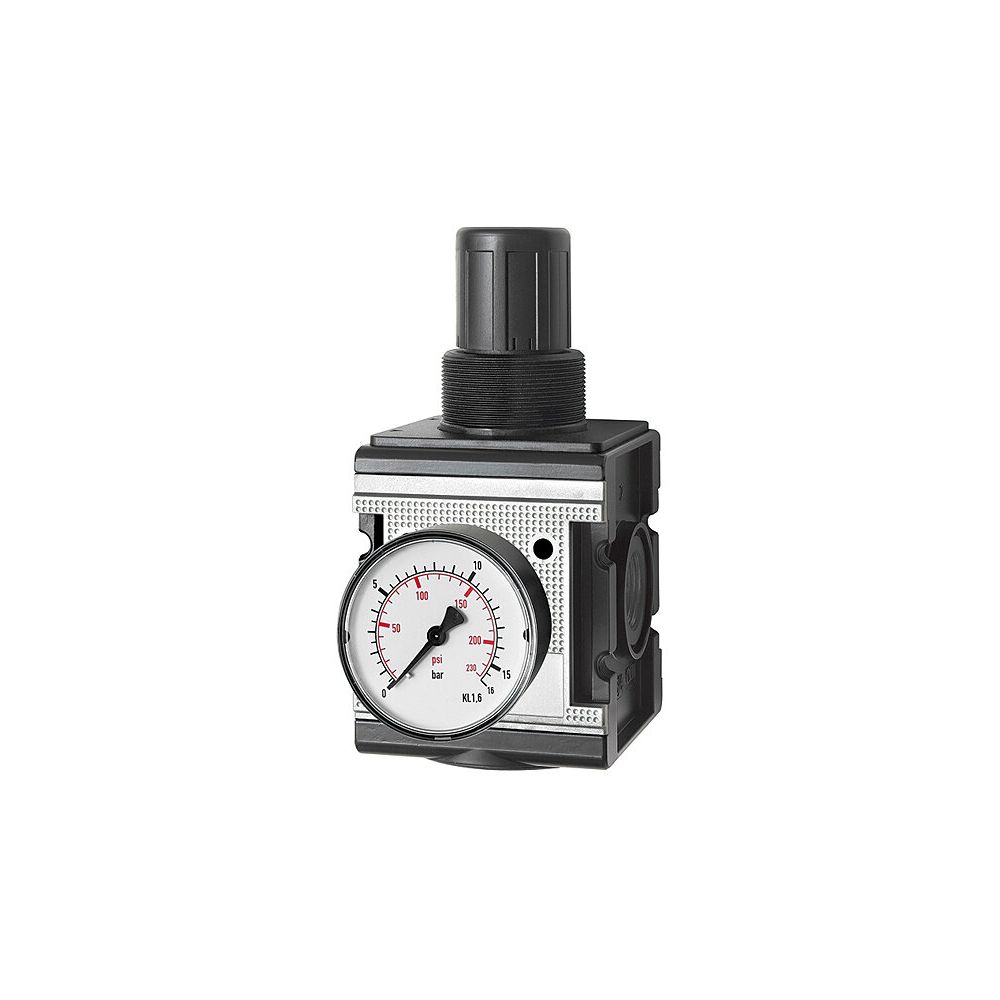

Régulateur Multifix

Régulateur de pression à membrane réversible, indépendant de la

pression, avec échappement secondaire. Le réglage de la pression peut

être verrouillé en appuyant sur la manivelle.

Les régulateurs à membranes règlent la pression sur le réseau (pression

d’alimentation) de manière à la maintenir constamment au niveau de

pression de travail paramétré, indépendamment des variations de pression

et de la consommation d'air. Le robinet de décharge intégré (échappement

secondaire) permet de réduire la pression secondaire sans prélever d'air.

L'air comprimé s'échappe simultanément dans l'atmosphère dès que la

pression du côté secondaire dépasse la valeur paramétrée. Afin d'éviter

toute contamination, un filtre doit être installé en amont.

Caractéristiques techniques:

Plage de réglage: 0,5 - 10 bar

Débit: 12'500 l/min

Pression d'entrée max.: 16 bar

Filetage: G 3/4"

DN: 20

Température du fluide max.: 60°C

Température ambiante max.: 60°C

Taille: 4

Affichage du manomètre: 0 - 16 bar

Mesure de débit:

pour P1 = 8 bar, P2 = 6 bar et perte de charge p = 1 bar

Dimensions:

Longueur: 134 mm

Largeur: 88 mm

Hauteur: 171 mm

Spécifications des matériaux:

Boîtier: aluminium moulé sous pression

Matériau d'étanchéité: NBR

Chapeau à ressort: laiton POM

Membrane: NBR-laiton
