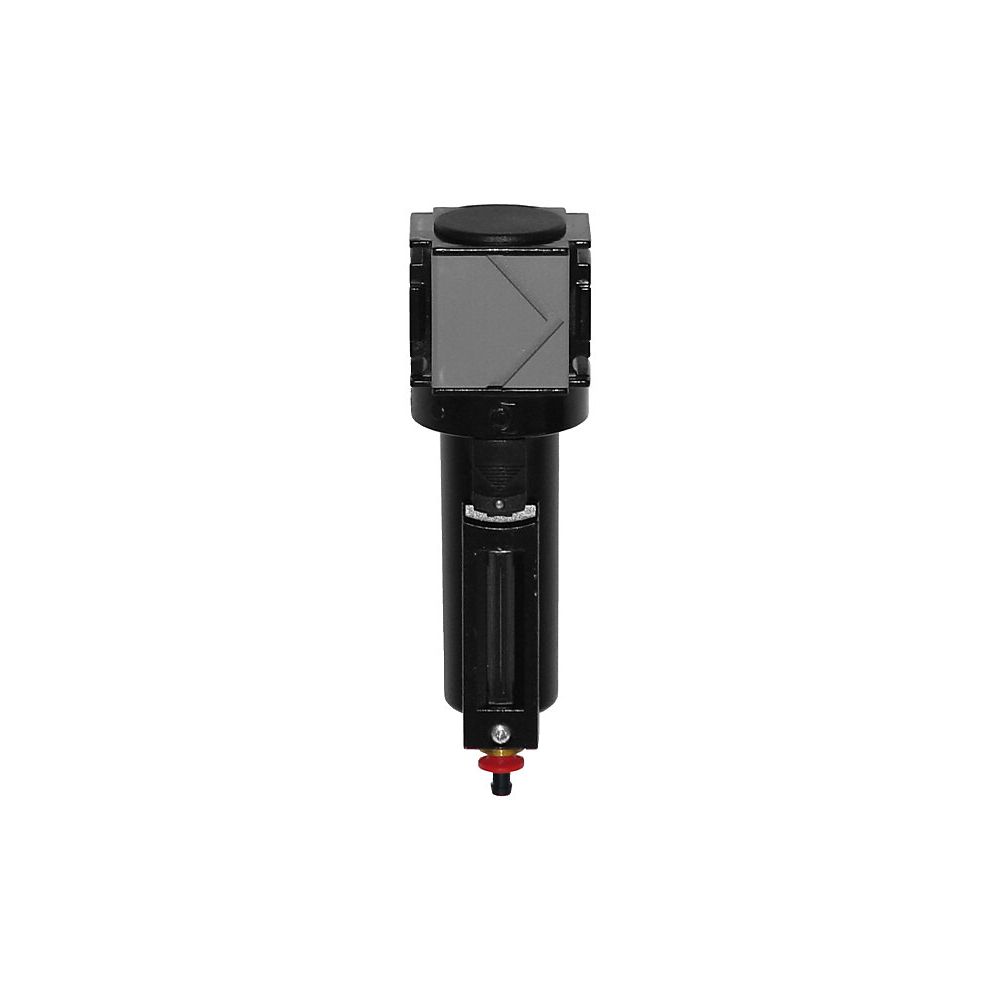

Filtre Variobloc 1/4"

Filtre avec cartouche filtrante standard 5 microns,

cuve métallique avec voyant et purge automatique

Les filtres à air comprimé permettent d'extraire les composantes

solides et liquides (particules d'impuretés, particules oxydantes,

gouttes de condensat) et protègent ainsi de l'encrassement et

de l'usure les composants et appareils en aval.

La filtration s'effectue à deux niveaux: dans le séparateur à cyclone

(gouttes de condensat) et la cartouche filtrante en PE (particule).

Il existe différentes variantes de purgeurs de condensat.

Caractéristiques techniques:

Pression de service max.: 12 bar

Débit max.: 1'450 l/min

Températur de service max.: +1°C / +80°C

Volume utile de la cuve: 25 cm3

Débit nominal du filtre mesuré à une pression primaire de 6 bar

et à une chute de pression de 1 bar

Dimensions:

Longueur: 48 mm

Largeur: 48 mm

Hauteur: 158 mm

Spécifications des matériaux:

Corps: fonte de zinc

Éléments de fixation: fonte de zinc

Couvercle: ABS

Joints: NBR

Poignée tournante: POM

Déflecteur: POM

Disque de coupe: POM

Cône de soupape: laiton

Plateau de membrane: laiton

Ressort de pression: acier galvanisé / inox

Ressort de contre-pression: acier galvanisé / inox

Cuve en plastique: polycarbonate

Protection: AI

Cartouche filtrante standard: PE fritté
