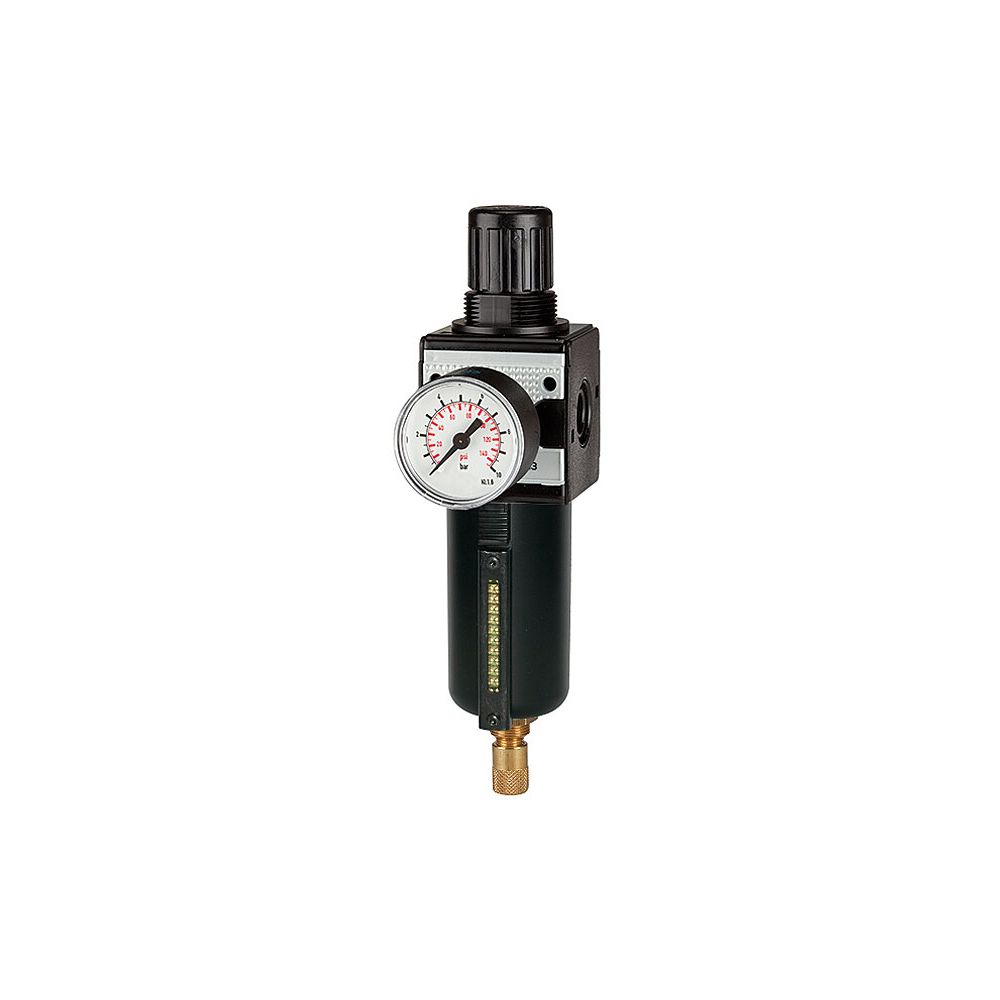

Filtre-régulateur Multifix, cuve mét.

Filtre-régulateur Multifix avec cuve métallique, voyant, manomètre et

purgeur automatique, BG 1, G 1/4, 0,5-16 bar, élément filtrant 5 µm.

Régulateur de pression à membrane réversible, indépendant de la

pression, avec échappement secondaire. Le réglage de la pression

peut être verrouillé en appuyant sur la manivelle.

Caractéristiques techniques:

Plage de réglage: 0,5 - 16 bar

Débit: 1'500 l/min

Pression d'entrée max.: 20 bar

Filetage: G 1/4"

DN: 6

Température du fluide max.: 60°C

Température ambiante max.: 60°C

Finesse du filtre: 5 µm

Purgeur: automatique

Volume max. de la cuve: 25 cm3

Taille: 1

Raccordement du manomètre: G 1/4"

Affichage du manomètre: 0 - 16 bar

Mesure de débit:

pour P1 = 8 bar, P2 = 6 bar et perte de charge p = 1 bar

Spécifications des matériaux:

Boîtier: zinc moulé sous pression

Matériau d'étanchéité: NBR

Chape à ressort: laiton POM

Membrane: NBR-laiton

Cuve métallique: zinc moulé sous pression, peinte en noir

Élément filtrant: PE (fritté)
