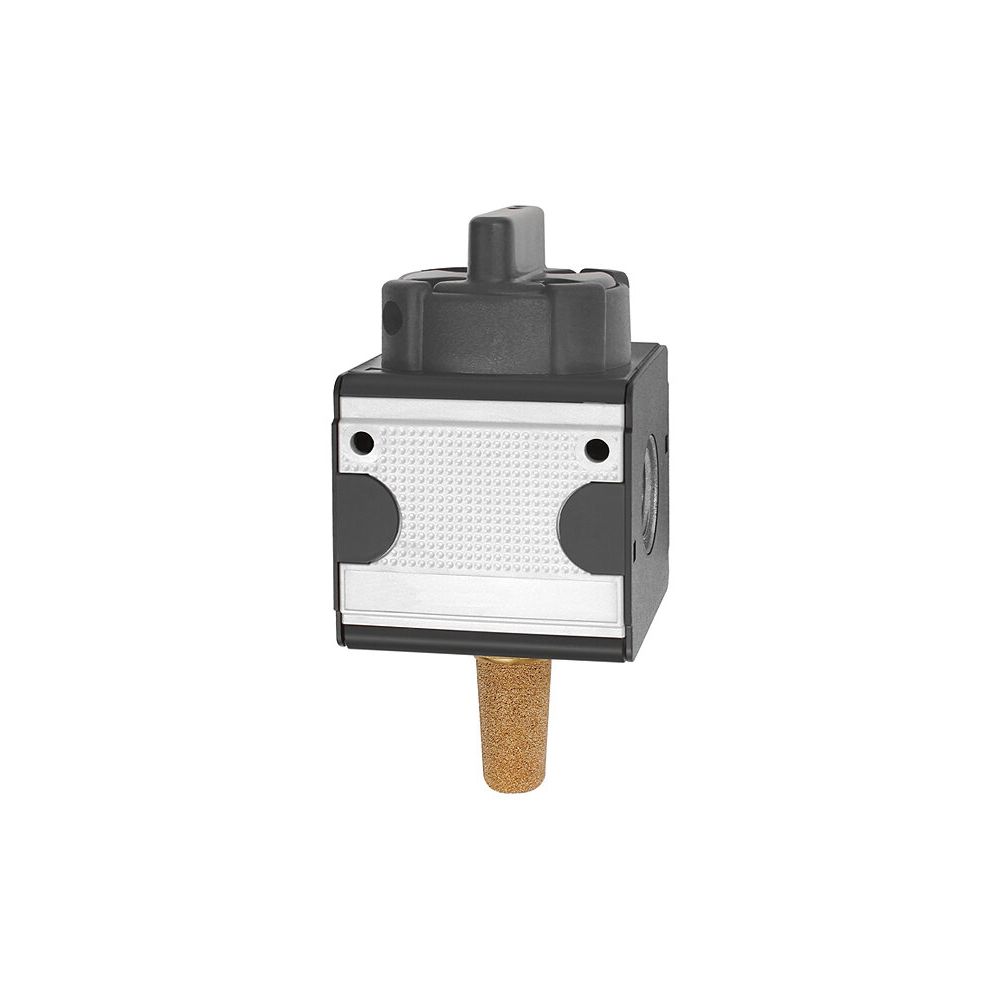

Robinet à bille 3/2-voies Multifix

Robinet à bille (3/2 voies) Multifix, avec bouton rotatif, verrouillable.

Trou d'échappement avec silencieux. BG 3, G 3/4.

Robinets à bille avec échappement (vanne 3/2), pour un montage à bride

sur les assemblées Multifix, sont surtout au début de l'assemblage comme

vannes d'arrêt principales appropriées.

Actionnement par rotation de 90° du bouton rotatif, la position de mise en

marche est clairement indiquée :

Le bouton dans le sens transversal = vanne est fermée et l'air est évacué.

Le bouton dans le sens longitudinal = vanne ouverte et échappement fermé.

Verrouillable dans les deux positions finales.

Consignes de sécurité:

Sans silencieux, ces robinets à bille produisent des bruits d'échappement

très forts. Exploitez ces Des unités donc seulement avec silencieux!

Caractéristiques techniques:

Débit max.: 11'000 l/min

Pression d'entrée max.: 16 bar

Filetage: G 3/4"

Taille: 3

Température de service max.: +60°C

Raccordement d'échappement: G 1/2"

Mesure de débit:

à P1 = 6 bar et chute de pression p = 1 bar

Dimensions:

Longueur: 69 mm

Largeur: 69 mm

Hauteur (sans silencieux): 103 mm

Spécifications des matériaux:

Boîtier: zinc moulé sous pression

Matériau d'étanchéité: NBR
