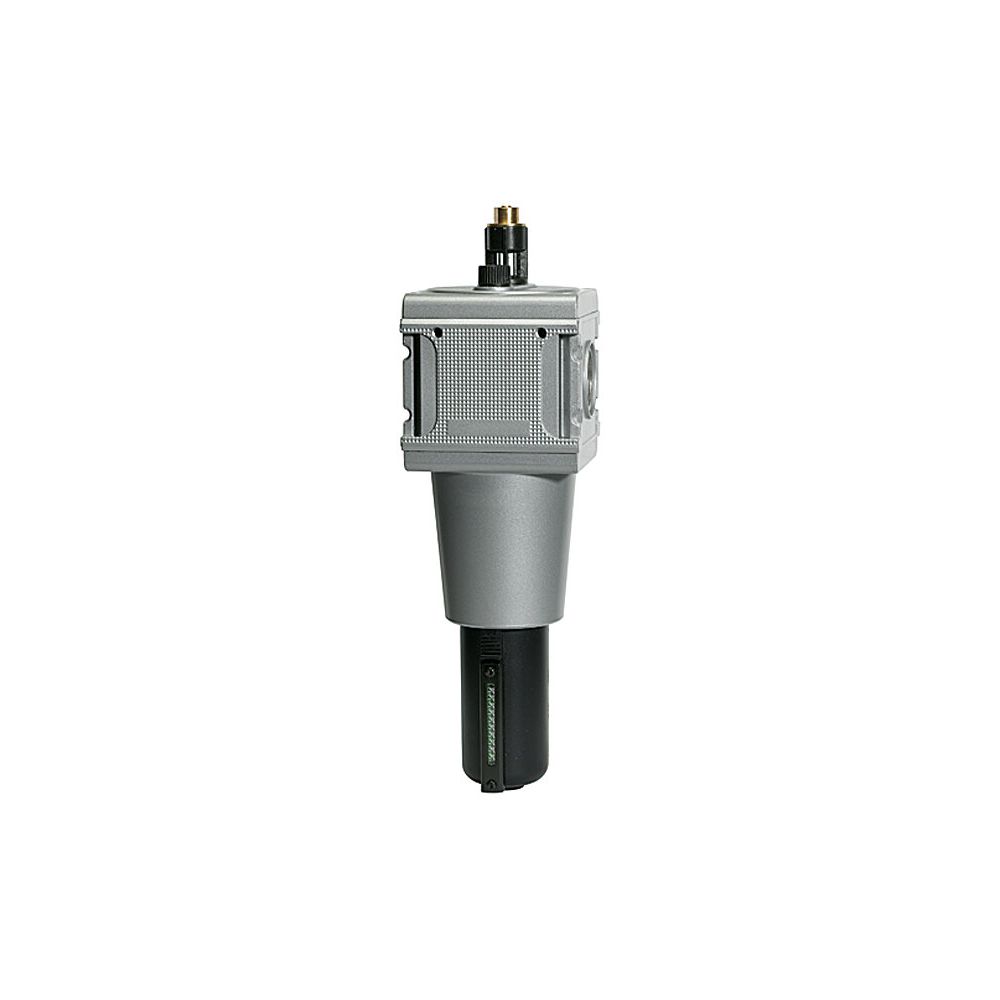

Lubrificateur Multifix, cuve métallique

Lubrificateur Multifix avec cuve métallique, voyant, embout

compte-goutte métallique, sans purgeur, BG 5, G 1,

Ces lubrificateurs sont employés pour enrichir l'air comprimé d'un fin

brouillard d'huile dosé avec précision. Une soupape de régulation gère

l'apport d'huile en quantité proportionnelle au débit d'air. La quantité

d'huile est régulée via la vis de réglage de l'embout du lubrificateur.

Il est possible de remplir le réservoir d'huile durant le fonctionnement.

Caractéristiques techniques:

Débit max.: 18'000 l/min

Pression d'entrée max.: 20 bar

Filetage: G 1"

DN: 25

Température du fluide max.: 60°C

Température ambiante max.: 60°C

Volume max. de la cuve: 450 cm3

Taille: 5

Fonction lubrificateur dès: 300 l/min

Mesure de débit:

pour P1 = 6 bar et perte de charge p = 1 bar

Dimensions:

Longueur: 100 mm

Largeur: 100 mm

Hauteur: 324 mm

Spécifications des matériaux:

Boîtier: aluminium

Matériau d'étanchéité: NBR

Cuve métallique: zinc moulé sous pression, peinte en noir

Embout compte-goutte: métal (zinc-verre-NBR)

Bouchon de remplissage d'huile: POM-NBR
