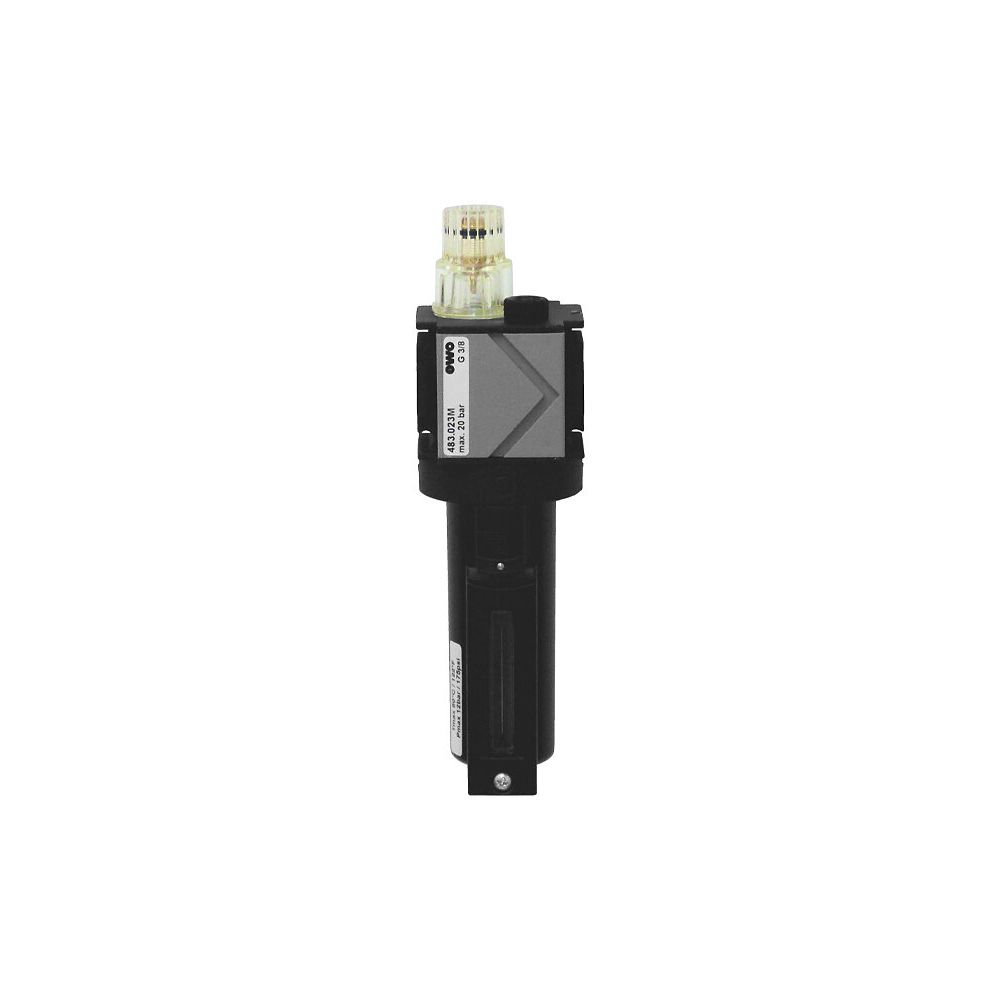

Lubrificateur Variobloc 1/4"

Ces lubrificateurs sont employés pour enrichir l'air comprimé d'un fin

brouillard d'huile dosé avec précision. Une soupape de régulation gère

l'apport l'huile en quantité proportionnelle au débit d'air.

La quantité d'huile est régulée via la vis de réglage de l'embout du

lubrificateur. Il est possible de remplir le réservoir d'huile durant le

fonctionnement. Utiliser des huiles de type conforme à la norme

DIN51524 – ISO VG32.

Lubrificateur brouillard avec cuve métallique et voyant, sans purge

Caractéristiques techniques:

Pression de service max.: 20 bar

Débit max.: 3'400 l/min

Température de service max.: +1°C / +80°C

Fonction lubrificateur dès: 50 l/min

Volume utile de la cuve: 50 cm3

Débit nominal du lubrificateur brouillard mesuré à une pression primaire

de 6 bar et à une chute de pression de 1 bar

Dimensions:

Longueur: 48 mm

Largeur: 48 mm

Hauteur: 171 mm

Spécifications des matériaux:

Corps: fonte de zinc

Éléments de fixation: fonte de zinc

Couvercle: ABS

Joints: NBR

Poignée tournante: POM

Déflecteur: POM

Disque de coupe: POM

Cône de soupape: laiton

Plateau de membrane: laiton

Ressort de pression: acier galvanisé / inox

Ressort de contre-pression: acier galvanisé / inox

Cuve métallique: fonte de zinc

Consignes de sécurité:

Les cuves d'huile en plastique (polycarbonate) sont attaquées par les

additifs, antigels ou huiles synthétiques, de même que par les produits

liquides d'étanchéité des filetages lorsque ceux-ci sont utilisés de

manière non conforme.

Par conséquent, nous recommandons l'emploi d'huiles de lubrification

normales (huiles pour turbines) avec env. 22 à 32 cSt à +40 °C. Avec

les autres huiles, il est nécessaire d'utiliser des cuves métalliques, en

particulier avec les huiles basse température. Nous recommandons

également un embout de lubrificateur brouillard en métal.
