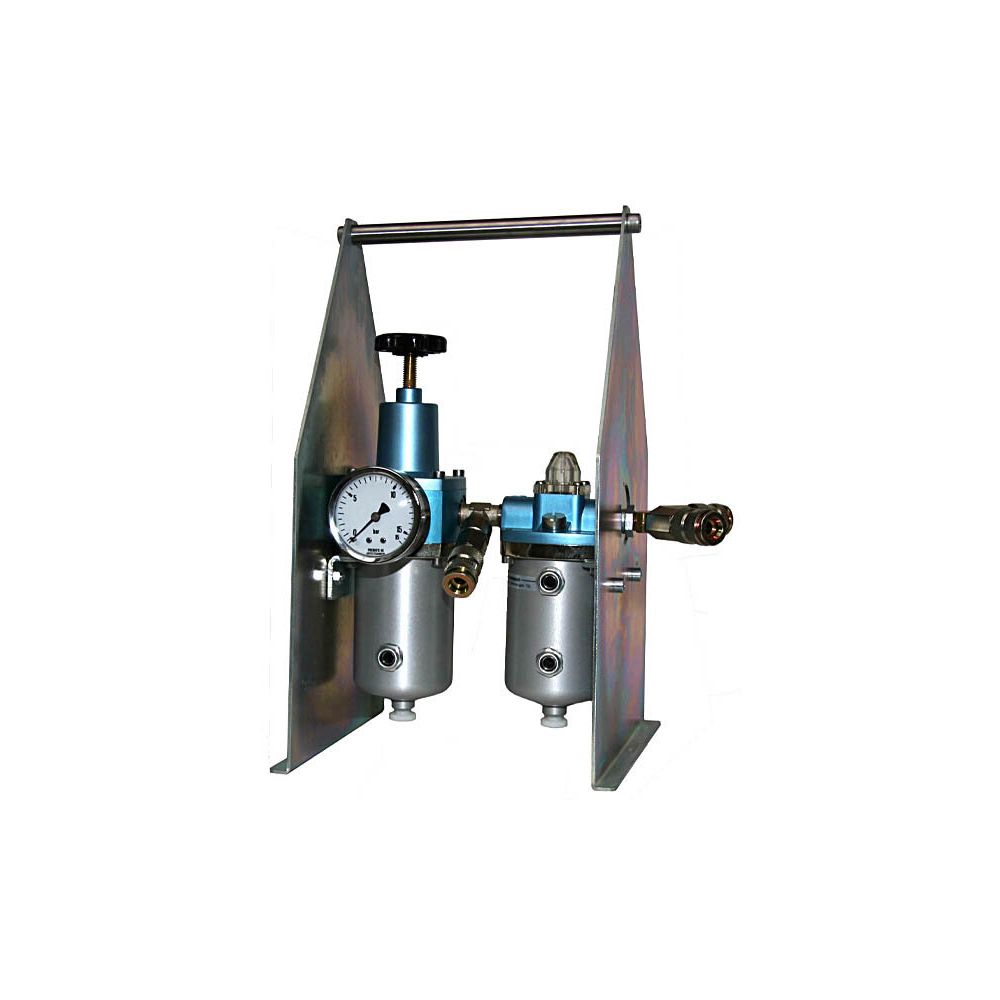

Unité de traitement d'air portable

Fabriqué en Suisse

Unité de traitement d'air portable composé de:

Filtre-régulateur, lubrificateur brouillard, parois latérales en tôle d'acier

et poignée. Avec cuve métallique, purgeur manuel et voyant pour

condensat et niveau d'huile.

1 accouplement A 1801 après le filtre-régulateur

2 accouplements A 1801 après le lubrificateur brouillard

1 contre-pièce A 1845 à l'entrée

Caractéristiques techniques:

Pression de service max.: 10 bar

Pression réglable: 0,5-10 bar

Débit max.: 1'830 l/min

Température de service max.: +1°C / +50°C

Volume utile de la cuve du filtre: 12 cm3

Volume utile de la cuve du lubrificateur: 18 cm3

Cartouche filtrante standard: 45 microns

Raccordement du manomètre: G 1/4

Manomètre: 0-16 bar

Manomètre Ø: 63mm

Débit lors à une pression d’entrée de 7 bar et une pression réglée à 6 bar,

mesuré à une différence de pression de 0,7 bar

Dimensions:

Longueur: 280 mm

Largeur: 220 mm

Hauteur: 360 mm

Poids: 5,50 kg

Spécifications des matériaux:

Corps et chape du ressort: fonte de zinc

Membrane: zinc/NBR

Cône de soupape: laiton/nitrile

Ressorts: acier

Cuve en plastique: grilamide

Cartouche filtrante standard: bronze fritté

Accouplements de sécurité: laiton/acier

Contre-pièce: acier
