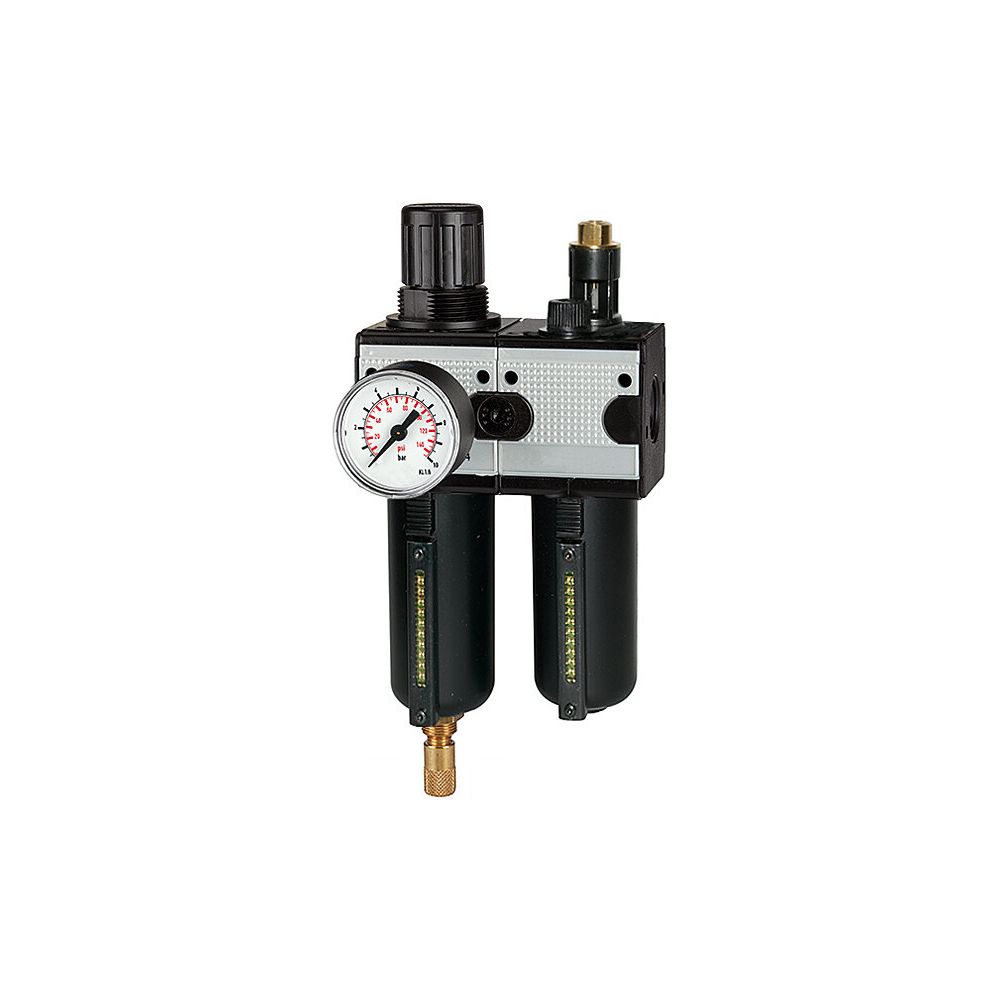

Unité de traitement Multifix, cuve mét.

Unité de traitement d'air 2 parties Multifix, BG 1, G 3/8, 0,5-10 bar,

composé de:

- Filtre-régulateur avec cuve métallique, voyant et purgeur automatique

- Lubrificateur avec cuve métallique et voyant, sans purgeur

- Manomètre sur le filtre-régulateur

Caractéristiques techniques:

Plage de réglage: 0,5 - 10 bar

Débit: 1'100 l/min

Pression d'entrée max.: 20 bar

Filetage: G 3/8"

DN: 10

Température du fluide max.: 60°C

Température ambiante max.: 60°C

Finesse du filtre: 5 µm

Volume max. de la cuve du filtre-régulateur: 25 cm3

Volume max. de la cuve du lubrificateur: 50 cm3

Purgeur: automatique

Taille: 1

Raccordement du manomètre: G 1/4"

Affichage du manomètre: 0 - 16 bar

Mesure de débit:

pour P1 = 8 bar, P2 = 6 bar et perte de charge p = 1 bar

Dimensions:

Longueur: 93 mm

Largeur: 48 mm

Hauteur: 192 mm

Spécifications des matériaux:

Boîtier: zinc moulé sous pression

Matériau d'étanchéité: NBR

Chapeau à ressort: laiton POM

Membrane: NBR-laiton

Cuve: zinc moulé sous pression, peint en noir

Fixation du goutte-à-goutte: métal (zinc-verre-NBR)

Bouchon de remplissage d'huile: POM-NBR

Élément filtrant: PE (fritté)
