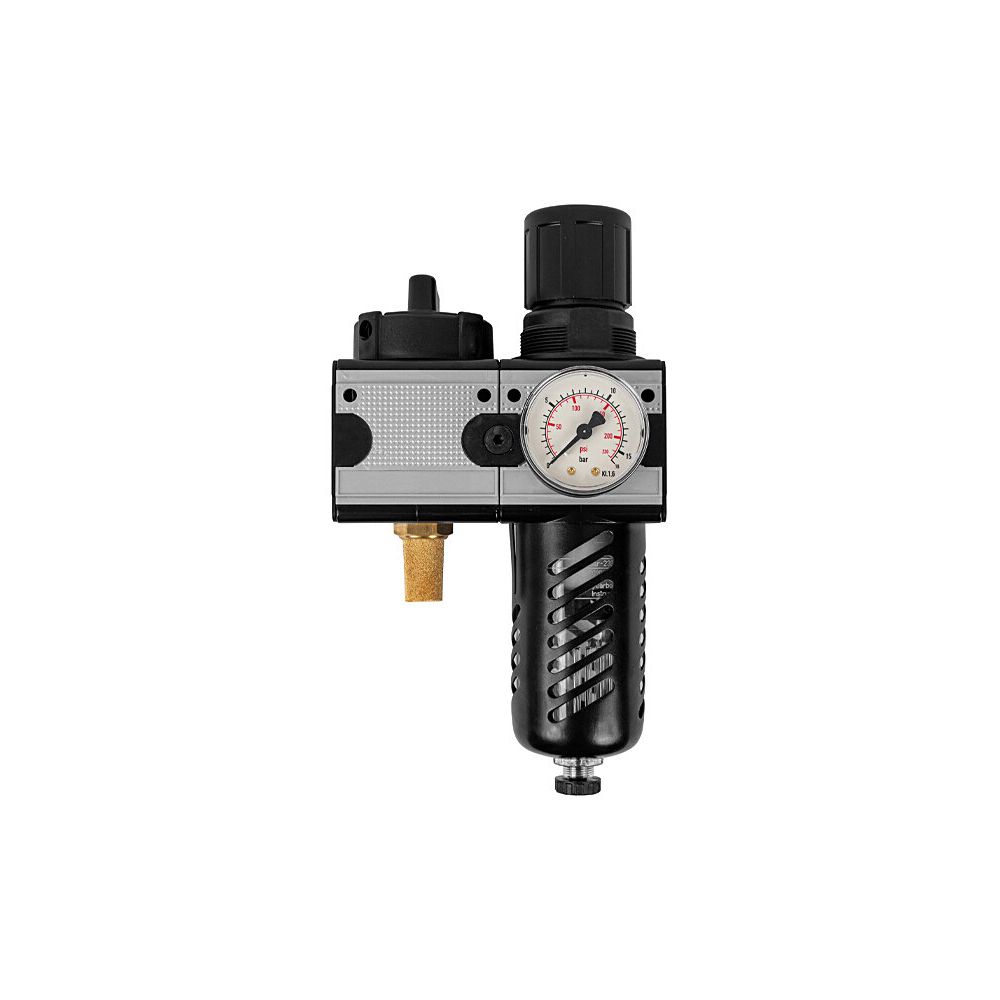

Unité de traitement Multifix, cuve PC

Unité de traitement d'air verrouiable, 2 parties Multifix, BG 3,

G 1/2, 0,5-10 bar, composé de:

- Filtre-régulateur avec cuve en polycarbonate, protection et

purgeur semi-automatique

- Robinet à bille (3/2 voies) Multifix, avec bouton rotatif, verrouillable.

Trou d'échappement avec silencieux

- Manomètre sur le filtre-régulateur

Robinets à bille avec échappement (vanne 3/2), sont surtout au début

de l'assemblage comme vannes d'arrêt principales appropriées.

Actionnement par rotation de 90° du bouton rotatif, la position de mise en

marche est clairement indiquée :

Le bouton dans le sens transversal = vanne est fermée et l'air est évacué.

Le bouton dans le sens longitudinal = vanne ouverte et échappement fermé.

Verrouillable dans les deux positions finales.

Caractéristiques techniques:

Plage de réglage: 0,5 - 10 bar

Débit: 3'500 l/min

Pression d'entrée max.: 16 bar

Filetage: G 1/2"

DN: 15

Température du fluide max.: 60°C

Température ambiante max.: 60°C

Finesse du filtre: 5 µm

Purgeur: semi-automatique

Volume max. de la cuve: 50 cm3

Taille: 3

Raccordement du manomètre: G 1/4"

Affichage du manomètre: 0 - 16 bar

Mesure de débit:

pour P1 = 8 bar, P2 = 6 bar et perte de charge p = 1 bar

Spécifications des matériaux:

Boîtier: zinc moulé sous pression

Matériau d'étanchéité: NBR

Chape à ressort: laiton POM

Membrane: NBR-laiton

Cuve en plastique: polycarbonate avec protection

Élément filtrant: PE (fritté)
