Unité de traitement d'air 3/8"

Fabriqué en Suisse

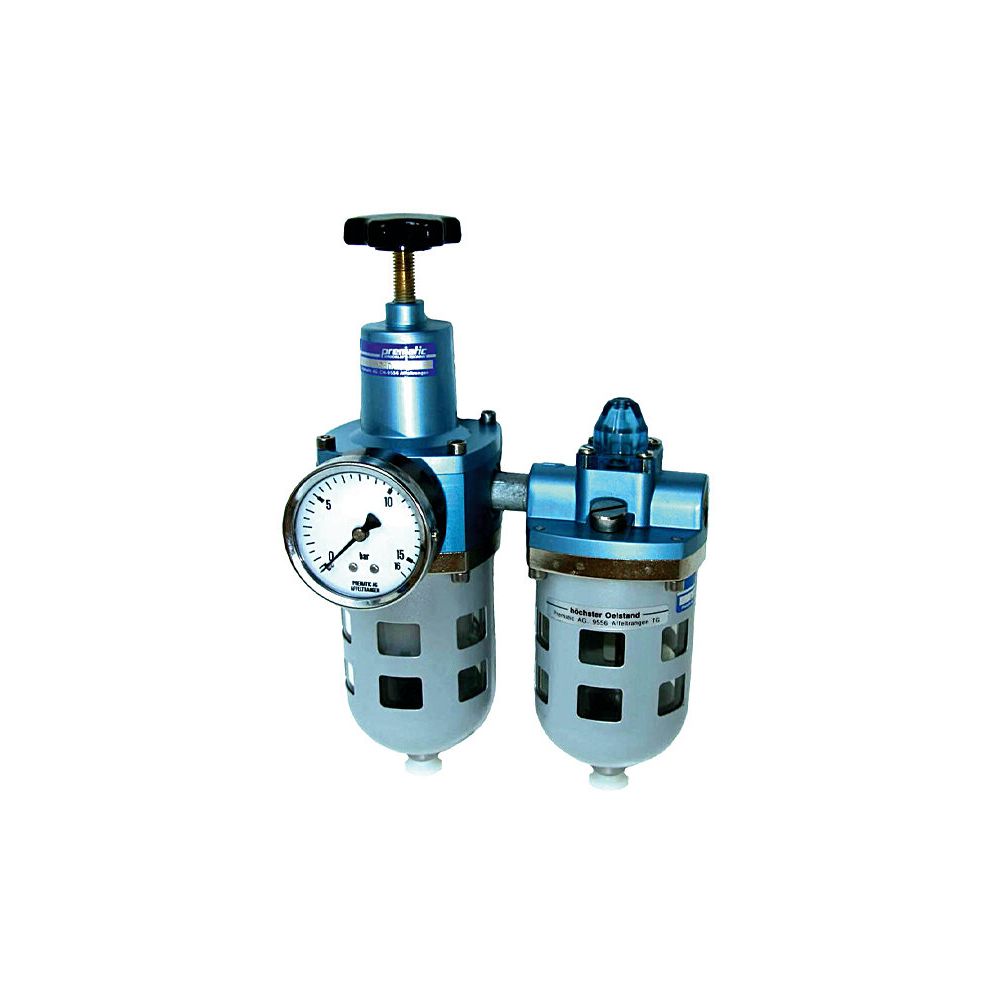

Unité de traitement d'air composé de:

Filtre-régulateur et lubrificateur brouillard avec cuve en plastique,

purgeur manuel et protection métallique

Version spécial:

- Entrée 3/8"

- Sortie 1/4"

- Manomètre en matières plastique

- Support fixé au lubrificateur

Caractéristiques techniques:

Pression de service max.: 10 bar

Pression réglable: 0,5-10 bar

Débit max.: 1'830 l/min

Température de service max.: +1°C / +50°C

Volume utile de la cuve du filtre: 12 cm3

Volume utile de la cuve du lubrificateur: 18 cm3

Cartouche filtrante standard: 45 microns

Raccordement du manomètre: G 1/4

Manomètre: 0-16 bar

Manomètre Ø: 63mm

Débit lors à une pression d’entrée de 7 bar et une pression réglée à 6 bar,

mesuré à une différence de pression de 0,7 bar

Dimensions:

Longueur: 180 mm

Largeur: 122 mm

Hauteur: 268 mm

Poids: 2,40 kg

Spécifications des matériaux:

Corps et chape du ressort: fonte de zinc

Membrane: zinc/NBR

Cône de soupape: laiton/nitrile

Ressorts: acier

Cuve en plastique: grilamide

Cartouche filtrante standard: bronze fritté
