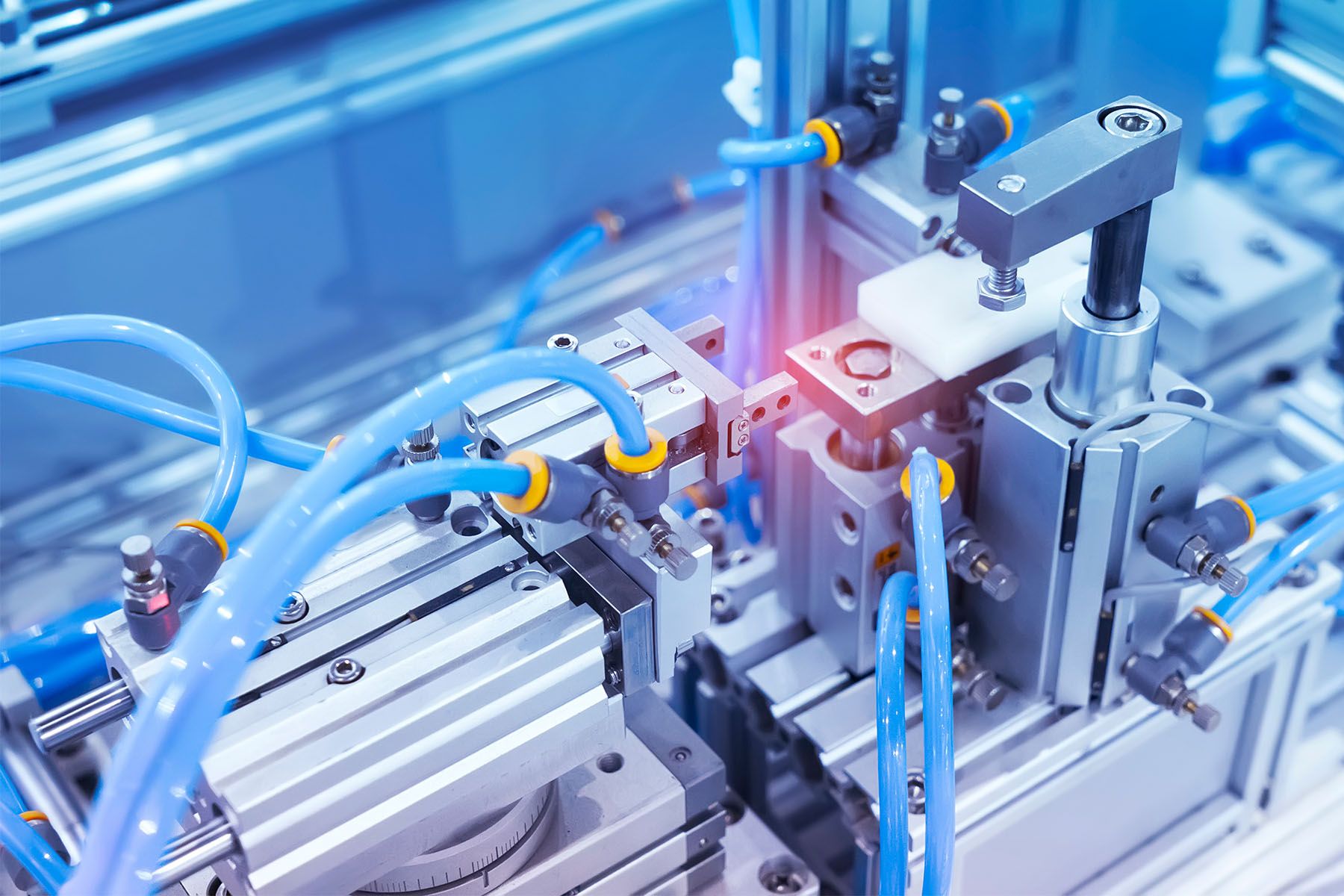

Der Zylinder passt. Die Konstruktion trotzdem nicht.

Die Auslegung stimmt. Hub, Kraft und Geschwindigkeit sind berechnet. Der passende Pneumatikzylinder ist ausgewählt und im CAD-Modell eingebaut. Erst bei der Integration in die Baugruppe zeigt sich, dass die Lösung so nicht funktionieren wird.

Für den Pneumatikanschluss fehlt der Platz. Der Sensor lässt sich nicht montieren oder später nicht mehr austauschen. Eine Befestigungsschraube ist nach dem Einbau nicht mehr erreichbar. Der Zylinder passt in die Konstruktion. Die Konstruktion passt aber nicht zum Zylinder.

Genau hier wird der Unterschied zwischen einer passenden Komponente und einer passenden Lösung sichtbar. Kolbendurchmesser, Hub und Kraft sind wichtige Auswahlkriterien. Für eine zuverlässige Lösung reichen sie allein jedoch nicht aus. Die Anschlusslage, die Schlauchführung, die Sensorik und der notwendige Wartungszugang beeinflussen den tatsächlich benötigten Bauraum oft stärker als die reine Baugrösse des Zylinders. Ein geometrisch passender Zylinder ist deshalb nicht automatisch konstruktiv integrierbar.

Besonders bei bestehenden Maschinen bleibt dafür oft wenig Spielraum. Schutzhauben, Gestelle oder angrenzende Baugruppen sind bereits vorhanden. Änderungen sind in dieser Projektphase häufig aufwendig oder konstruktiv gar nicht mehr möglich. Deshalb entscheidet der verfügbare Bauraum oft nicht darüber, welcher Zylinder eingebaut werden kann, sondern welche technische Lösung überhaupt sinnvoll ist.

Genau aus diesem Grund beginnt die technische Beurteilung einer Anwendung nicht mit dem Produktkatalog. Zuerst wird die Einbausituation betrachtet. Erst danach lässt sich entscheiden, ob ein Normzylinder nach ISO 15552, eine kompakte Bauform nach ISO 21287, eine geführte Einheit oder eine Sonderlösung die Aufgabe dauerhaft und wirtschaftlich erfüllt.
